Однако при замене важно учитывать не только марку котла. Реальная паровая нагрузка, давление, топливо, водоподготовка и режим работы предприятия могут существенно отличаться от первоначальных расчётов.

Поэтому вопрос «какой аналог котла ДЕ выбрать?» правильнее рассматривать как инженерную задачу.

В предыдущем материале мы разобрали отличия котлов ДЕ, КЕ и Е и современные альтернативы. Теперь подробнее рассмотрим маркировку, популярные модели и параметры, которые необходимо учитывать при модернизации.

Как расшифровывается маркировка котлов ДЕ

Рассмотрим обозначение ДЕ-10-14:

• ДЕ: серия котла;
• 10: номинальная паропроизводительность, т/ч;
• 14: номинальное давление пара, кгс/см².

Таким образом, ДЕ-10-14 обозначает котёл производительностью около 10 т/ч с номинальным давлением порядка 14 кгс/см².

Также встречаются модели:

• ДЕ-6,5-14;
• ДЕ-10-14;
• ДЕ-16-14;
• ДЕ-25-14.

Но две цифры в маркировке не дают полной картины. Например, ДЕ-16-14 может большую часть времени работать далеко не на максимальной производительности.

При модернизации поэтому важно анализировать среднее и пиковое потребление пара, а не только паспортную мощность.

Котлы ДЕ: основные модели

Серия ДЕ получила широкое распространение для производства технологического и энергетического пара.

На предприятиях можно встретить котлы ДЕ различной производительности, включая ДЕ-6,5, ДЕ-10, ДЕ-16 и ДЕ-25.

ДЕ-10-14

ДЕ-10-14 является одной из распространённых моделей промышленного парового оборудования.

При её замене необходимо учитывать:

• фактический расход пара;
• рабочее давление;
• вид и параметры топлива;
• температуру питательной воды;
• водоподготовку;
• горелочное оборудование;
• дымовую систему;
• насосы и автоматику.

Поэтому запрос «аналог ДЕ-10-14» сам по себе недостаточен. Сначала необходимо определить фактические параметры котельной.

ДЕ-16-14 и ДЕ-25-14: важна не только мощность

При переходе от ДЕ-10-14 к ДЕ-16-14 или ДЕ-25-14 меняется нагрузка не только на котёл, но и на инфраструктуру котельной.

Необходимо проверить:

• топливное хозяйство;
• дымоходы;
• питательные насосы;
• водоподготовку;
• деаэрацию;
• паропроводы;
• автоматику;
• вентиляцию.

Если существующий котёл большую часть времени работает с небольшой загрузкой, установка оборудования аналогичной номинальной мощности не всегда будет оптимальным решением.

Котлы КЕ: особенности КЕ-6,5 и КЕ-10

Серия КЕ широко применялась для работы на твёрдом топливе. Поэтому при выборе котла КЕ необходимо анализировать не только производительность и давление, но и всю систему топливоподачи.

Важны:

• вид и характеристики угля;
• влажность и зольность;
• фракционный состав;
• подача топлива;
• удаление золы и шлака;
• система газоходов;
• тяга;
• хранение топлива.

Например, при замене КЕ-6,5 или КЕ-10 необходимо решить, какую часть существующей инфраструктуры можно сохранить, а что потребуется модернизировать.

Для предприятий, использующих твёрдое топливо, TANSU производит отдельную линейку промышленных паровых котлов на угле. Паровые котлы TANSU на угле рассчитаны на производительность 300–2 000 кг/ч и давление до 25 бар.

Что нужно знать о серии Е

С обозначением «Е» при подборе оборудования необходимо быть особенно внимательным. На предприятиях можно встретить различные исполнения котлов этой серии.

Поэтому для поиска аналога желательно определить полную маркировку и уточнить:

• производительность;
• давление пара;
• вид топлива;
• год изготовления;
• состояние оборудования;
• режим эксплуатации;
• особенности существующей обвязки.

Для старых котельных это особенно важно: оборудование могло неоднократно ремонтироваться или частично модернизироваться.

Как определить модель старого котла

Если документация сохранилась не полностью, первым источником информации становится заводская табличка.

На ней обычно указаны марка, производительность, давление, заводской номер и год изготовления.

Для полноценного подбора также желательно собрать:

1. паспорт котла;
2. данные по расходу топлива;
3. фактическую паропроизводительность;
4. рабочие давление и температуру;
5. данные по питательной воде;
6. параметры водоподготовки;
7. характеристики горелки или топочного устройства;
8. параметры дымовой трубы;
9. данные по насосам и автоматике.

Так можно сравнивать не просто два котла, а две полноценные технологические схемы.

Как правильно искать аналог котла ДЕ

Распространённый подход:

ДЕ-10-14 → найти аналог ДЕ-10-14.

Но инженерно правильнее идти от параметров:

фактическая нагрузка → производительность → давление → топливо → режим работы → инфраструктура → подходящая конструкция котла.

Это позволяет рассматривать не только оборудование той же серии.

Современный паровой котёл может иметь другую конструкцию, но при этом соответствовать требованиям конкретного производства.

Может ли современный котёл заменить ДЕ, КЕ или Е?

В ряде проектов может, если оборудование соответствует техническим параметрам объекта.

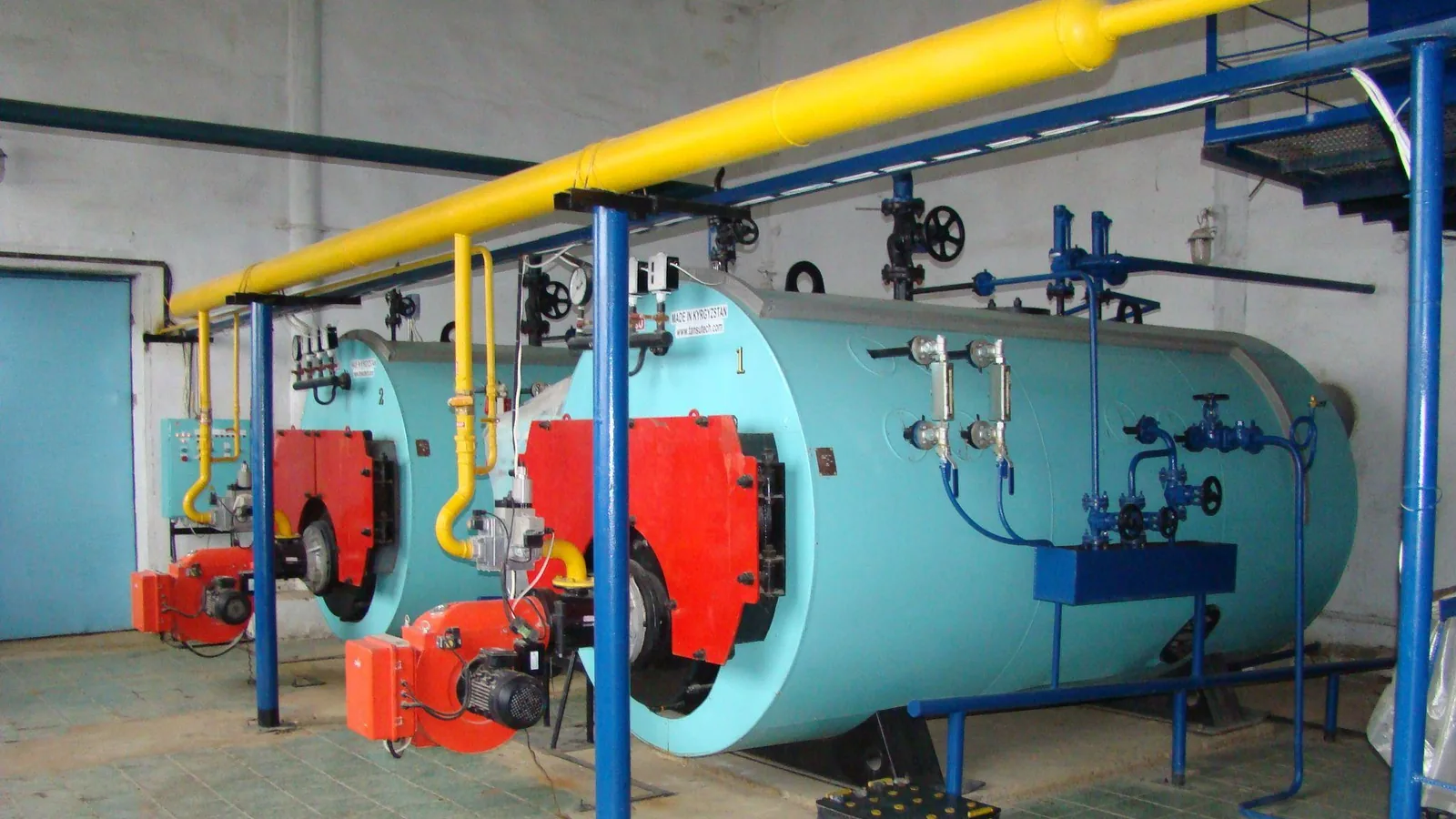

Например, TANSU производит жаротрубные паровые котлы на газообразном и жидком топливе производительностью 300–25 000 кг/ч и давлением до 25 бар. Паровые котлы TANSU

Конструкция основана на трёхходовом движении продуктов сгорания по дымогарным трубам, окружённым водой. При этом TANSU не является конструктивной копией ДЕ, КЕ или Е. Это отдельное техническое решение, которое в определённых проектах может использоваться при модернизации котельной.

Что сравнивать при замене ДЕ, КЕ или Е

Главное: не ориентироваться только на паспортную мощность старого котла.

Например, ДЕ-16-14, установленный несколько десятилетий назад, сегодня может работать при совершенно другой нагрузке. Производство могло расшириться, сократиться или изменить технологический процесс.

Что предлагает TANSU при модернизации

При замене промышленного котла важно учитывать не только сам агрегат, но и его обвязку, горелку, автоматику, насосное оборудование и дымовую систему.

Для газовых и жидкотопливных решений TANSU предлагает оборудование производительностью 300–25 000 кг/ч и давлением до 25 бар. Заявленный КПД отдельных конфигураций достигает 92 %, а при использовании экономайзера может превышать 95 % в зависимости от схемы и условий эксплуатации.

TANSU также предусматривает сервисное сопровождение, включая проверку монтажа, пусконаладочные работы и взаимодействие с инженерами производителя.

Поэтому при поиске аналога ДЕ-10-14, ДЕ-16-14, ДЕ-25-14 или КЕ стоит сравнивать не только технические характеристики, но и стоимость эксплуатации, модернизации и обслуживания.

Итог

При замене котлов ДЕ, КЕ или Е не стоит ограничиваться поиском оборудования с таким же названием.

Оптимальный алгоритм:

1. Определить модель старого котла.
2. Рассчитать фактическую среднюю и пиковую нагрузку.
3. Определить требуемые давление и характеристики пара.
4. Проанализировать топливо и существующую инфраструктуру.
5. Сравнить несколько технических решений.
6. Оценить не только стоимость котла, но и дальнейшую эксплуатацию.

Именно такой подход позволяет определить, нужен ли предприятию котёл той же серии, модернизация существующей системы или современная альтернативная конструкция.

Если предприятие планирует заменить ДЕ, КЕ или Е, специалисты TANSU могут подобрать решение на основании фактических параметров котельной: производительности, давления, топлива и режима потребления пара.
